المقال رقم 124 | استكشاف المبادئ الميكانيكية لمثبتات النوافذ
المقال رقم 124 | استكشاف المبادئ الميكانيكية لمثبتات النوافذ
عند فحص أجزاء نافذة مفصلية أو نافذة قابلة للطي، ينصب معظم الاهتمام على المفصلات التي تسهل الحركة. ومع ذلك، فإن العنصر الذي يتحكم في التحكم والاستقرار والسلامة هو نافذة ثابتةفهم المبادئ الميكانيكية الكامنة وراء نافذة ثابتة يُعدّ هذا الأمر ضروريًا للمختصين بالمواصفات، والفنيين، وموظفي الصيانة على حدٍ سواء. فهو ليس مجرد دعامة بسيطة، بل هو... نافذة ثابتة هي آلية دقيقة تعتمد على الاحتكاك المتحكم فيه، ونسب الرافعة، ومرونة المواد لأداء وظيفتها بشكل موثوق على مدى آلاف الدورات.
البنية الميكانيكية الأساسية لمثبت النافذة

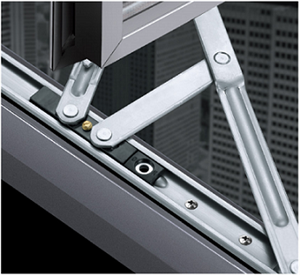

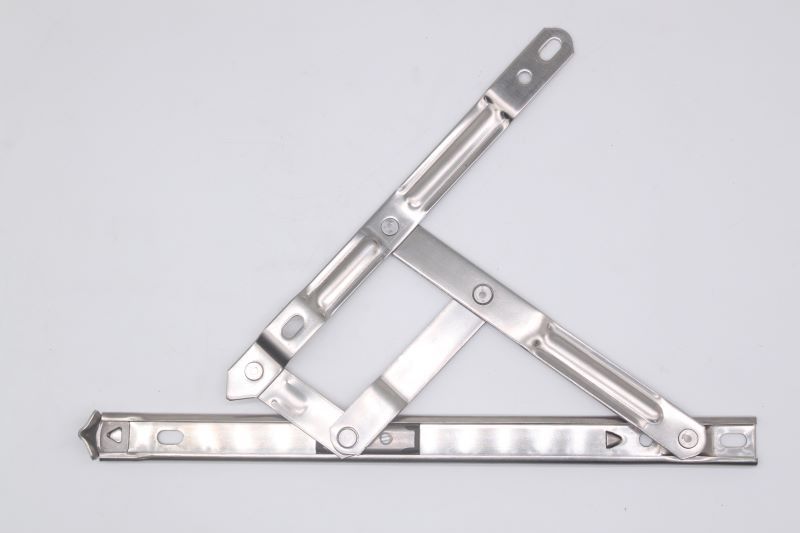

نموذجي نافذة ثابتة يتكون هذا النظام من أربعة عناصر هيكلية أساسية تعمل بتناغم. أولها المسار، وهو قناة مشقوقة مثبتة على إطار النافذة الثابت. ثانيها الحذاء المنزلق، وهو كتلة تتحرك داخل المسار وتحتوي على آلية توليد الاحتكاك. ثالثها ذراع التوصيل، وهو وصلة صلبة تربط الحذاء المنزلق بالعنصر الرابع: دعامة الإطار، المثبتة على إطار النافذة المتحرك. تشكل هذه المكونات معًا آلية المكبس المنزلق، وهي نوع كلاسيكي من وصلات القضبان الأربعة، حيث يعمل المسار كوصلة ثابتة، والحذاء المنزلق كمنزلق، والذراع والإطار كوصلات توصيل وإخراج على التوالي.
فيزياء التلامس الاحتكاكي
المبدأ الميكانيكي الأساسي الذي يحكم أ نافذة ثابتة يتم التحكم في الاحتكاك الانزلاقي. يوجد داخل الحذاء المنزلق وسادة احتكاك أو مجموعة إسفينية زنبركية. عندما تكون النافذة ثابتة، تُضغط هذه الوسادة على الجدران الداخلية للمسار بقوة عمودية محددة. يحدد حاصل ضرب هذه القوة العمودية ومعامل الاحتكاك بين الوسادة ومادة المسار قوة التثبيت الساكنة للنافذة. نافذة ثابتةيجب معايرة هذه القوة بدقة. إذا كانت قوة الاحتكاك منخفضة للغاية، فإن نافذة ثابتة لا تستطيع مقاومة أحمال الرياح، مما يؤدي إلى إغلاق النافذة أو ارتطامها بشكل غير مقصود. وإذا كانت قوة الاحتكاك عالية جدًا، فإن القوة المطلوبة من المستخدم لتشغيلها تتجاوز الحدود المريحة، مما يجعل فتح النافذة أو إغلاقها صعبًا.
يتم اختيار مادة وسادة الاحتكاك بعناية فائقة بناءً على مبادئ علم الاحتكاك. تشمل المواد الشائعة البرونز المتلبد المشبع بمادة تشحيم، والبولي إيثيلين عالي الكثافة، أو مزيجات بوليمرية خاصة. تُختار هذه المواد لثبات معامل الاحتكاك عبر نطاق واسع من درجات الحرارة ومقاومتها لظاهرة الالتصاق والانزلاق - وهي الحركة المتقطعة التي تحدث عندما يتجاوز الاحتكاك الساكن الاحتكاك الحركي بشكل كبير. تصميم جيد نافذة ثابتة يُظهر مقاومة سلسة وثابتة طوال شوط حركته بالكامل.
التحليل الحركي لآلية المكبس المنزلق
هندسة أ نافذة ثابتة يؤثر ذلك بشكل مباشر على الميزة الميكانيكية وزاوية فتح النافذة. عند دفع النافذة للخارج، يسحب الذراع الموصل الحذاء المنزلق على طول المسار. العلاقة بين الإزاحة الزاوية للنافذة والإزاحة الخطية للحذاء غير خطية، وتخضع لدوال مثلثية مشتقة من طول الذراع ومواضع المحور. عند زوايا الفتح الصغيرة، تتوافق حركة صغيرة للحذاء مع تغير زاوي كبير نسبيًا للنافذة. ومع ذلك، بالقرب من وضع الفتح الكامل، تتغير الميزة الميكانيكية بشكل كبير. نافذة ثابتة يقترب الذراع من وضعية مركزية أو وضعية التبديل، حيث يمر خط القوة بالقرب من نقطة الارتكاز. في هذه المنطقة، توفر الآلية أقصى مقاومة لقوى الإغلاق، مما يؤدي فعلياً إلى تثبيت النافذة مفتوحة في مواجهة هبات الرياح.
توزيع الأحمال وتحليل الإجهاد
من منظور الميكانيكا الإنشائية، فإن نافذة ثابتة يعمل كمسار ثانوي لتحمل الأحمال. عندما يكون إطار النافذة مفتوحًا ويتعرض لضغط الرياح، تتعرض المفصلات الرئيسية لعزوم انحناء. نافذة ثابتة يُعاكس هذا التأثيرَ من خلال توليد قوة رد فعل عند دعامة الإطار. تنتقل هذه القوة عبر ذراع التوصيل، وتُحلَّل إلى مركبتين طولية وعرضية عند قاعدة الانزلاق، ثم تُنقل في النهاية إلى الإطار عبر مثبتات المسار. ذراع نافذة ثابتة لذا، فهي عرضة للانحناء والضغط المحوري معًا. ويراعي المهندسون ذلك بتحديد استخدام الفولاذ المقاوم للصدأ عالي الشد أو سبائك الزنك ذات المقاطع العرضية المضلعة المقواة لمنع الانبعاج تحت أحمال الرياح القصوى.
اختيار المواد والاعتبارات المتعلقة بعلم الاحتكاك
طول عمر نافذة ثابتة يعتمد هذا الأمر بشكل كبير على آليات التآكل عند أسطح التلامس الانزلاقية. يحدث التآكل الكاشط عندما تنغرز جزيئات صلبة، مثل الغبار المتطاير أو مخلفات البناء، في وسادة الاحتكاك وتُحدث خدوشًا على سطح المسار. أما التآكل الالتصاقي فيحدث إذا تَلِفَ غشاء التشحيم، مما يُسبب لحامًا دقيقًا بين الوسادة وخشونة المسار. ممتاز نافذة ثابتة تُخفف التصاميم من هذه التأثيرات عبر عدة استراتيجيات. غالبًا ما يُصنع المسار من الفولاذ المقاوم للصدأ بسطح مصقول أو مُخَمَّل لتقليل الخشونة. ويحتوي الحذاء المنزلق على مانع تسرب لمنع دخول الملوثات إلى داخل المسار. بالإضافة إلى ذلك، قد تُصمَّم وسادة الاحتكاك بأخاديد أو خزانات لحفظ مواد التشحيم وتوجيه مخلفات التآكل بعيدًا عن منطقة التلامس.
آليات فتح مقيدة
تتطلب لوائح السلامة في كثير من الأحيان نافذة ثابتة لدمج وظيفة فتح محدودة. ميكانيكيًا، يتم تحقيق ذلك عن طريق إدخال حاجز منفصل داخل المسار أو باستخدام مزلاج ثانوي على ذراع التوصيل. عندما نافذة ثابتة عند وصول الباب إلى الوضع المقيد، والذي يتوافق عادةً مع فجوة 100 مم عند حافة فتحة الإطار، يقوم مكبس زنبركي بتثبيت نفسه في نتوء في المسار، مما يوفر توقفًا ميكانيكيًا محكمًا. ولتجاوز هذا التقييد لأغراض التنظيف أو الخروج في حالات الطوارئ، يجب على المستخدم الضغط عمدًا على زر التحرير. يؤدي هذا الإجراء إلى سحب المكبس عكس قوة الزنبرك، مما يسمح للجزء المنزلق بمواصلة حركته إلى وضع الفتح الكامل. تمثل هذه الآلية ثنائية الوضع تكاملًا ذكيًا لآليات التثبيت والتحكم في الاحتكاك ضمن وحدة واحدة مدمجة.
خاتمة
ال نافذة ثابتة يُجسّد هذا النظام تقاربًا رائعًا بين الميكانيكا الكلاسيكية وعلم المواد والتصنيع الدقيق. توفر حركية آلية المكبس المنزلق الميزة الهندسية اللازمة للتهوية المُتحكّم بها، بينما يضمن سطح الاحتكاك المُعاير بدقة وضعًا مستقرًا في ظل أحمال بيئية متغيرة. إن فهم هذه المبادئ الميكانيكية - بدءًا من معامل الاحتكاك عند سطح التلامس بين الوسادة والمسار وصولًا إلى مقاومة انبعاج ذراع التوصيل - يُتيح اختيارًا وتحديدًا دقيقين. نافذة ثابتة إنها ليست مجرد ملحق؛ إنها عنصر أساسي للسلامة والأداء، وتؤثر سلامتها الميكانيكية بشكل مباشر على عمر وقابلية استخدام مجموعة النوافذ بأكملها.
